拼裝式涵洞波紋板設備
分享至:

片式涵洞波紋板生產設備



公路涵洞通道波紋鋼板冷彎成型機組技術方案

(4mm-8mm單張成型)

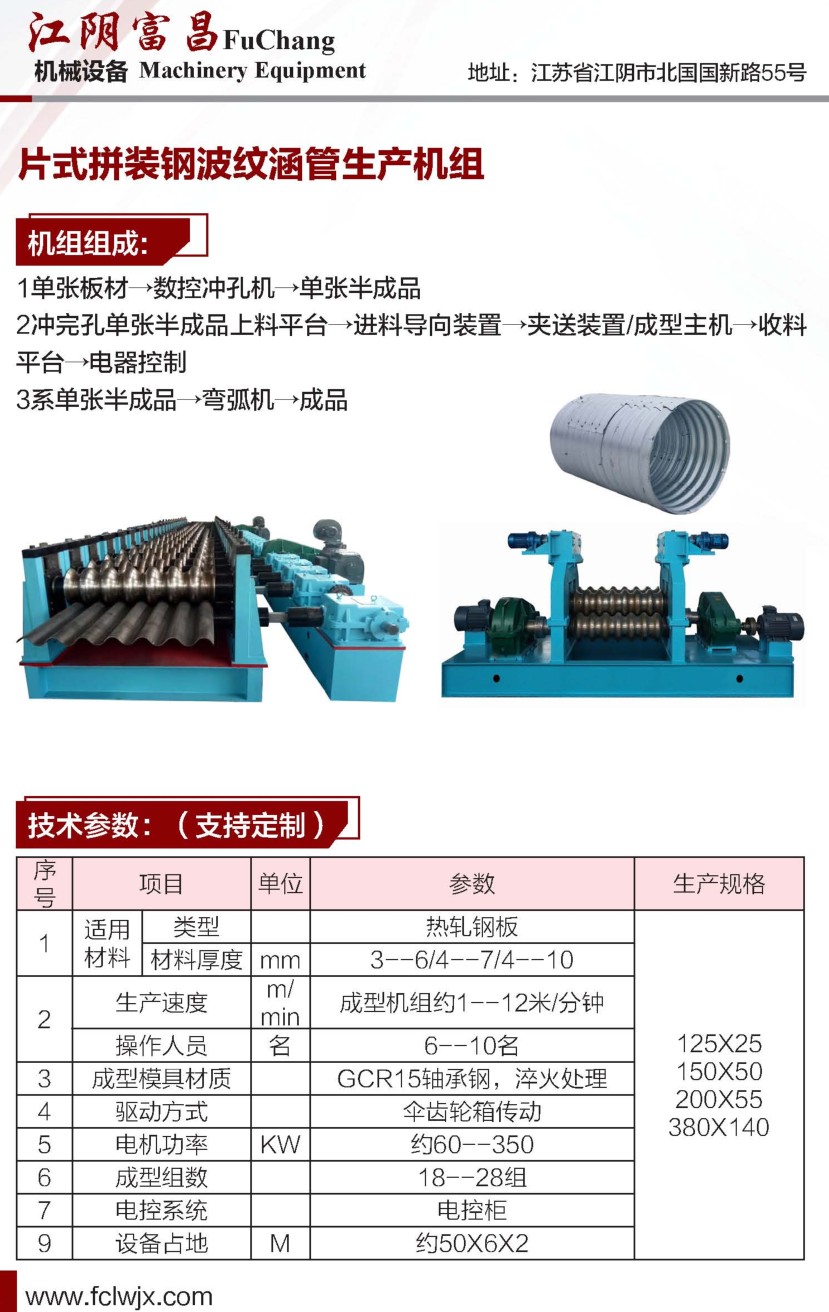

片式拼裝鋼波紋涵管波紋板彎弧機組

  生產工藝說明

  滾筒式進料平臺----四輥式波紋板彎弧機-----工件往復運動經多次下壓----成品收料---電器控制系統

  備注:沖孔完成后的鋼波紋板

  設備主要技術參數

  1、 加工帶鋼寬度:1520mm

  2、設備加工的板材厚度:3--9mm

  3、低碳鋼,冷軋板、鍍鋅板等;

  4、工件長度, 客戶自定

  5、工件長度定尺精度:

  寬度公差為±3.0 mm

  所有孔距公差:參照圖紙

  型材的總長度公差:參照圖紙

  波距公差為±1mm;

  最遠兩個波峰的公差為:±3.0mm

  成型工件的波深精度:±3 mm

  6、設備的生產速度:

  每張板材加工的時間(3420mm)20秒每件

  軋制產品范圍

  1、 流水線成型機組一次性完成板材上料,

  成型、沖孔、輸送、起弧等工藝。

  2、 產品:波紋板

  成型前板寬不大于1520mm

  波距為200mm;波深為55mm;波谷半徑R53mm展開1520mm

  成型后板寬1280mm
